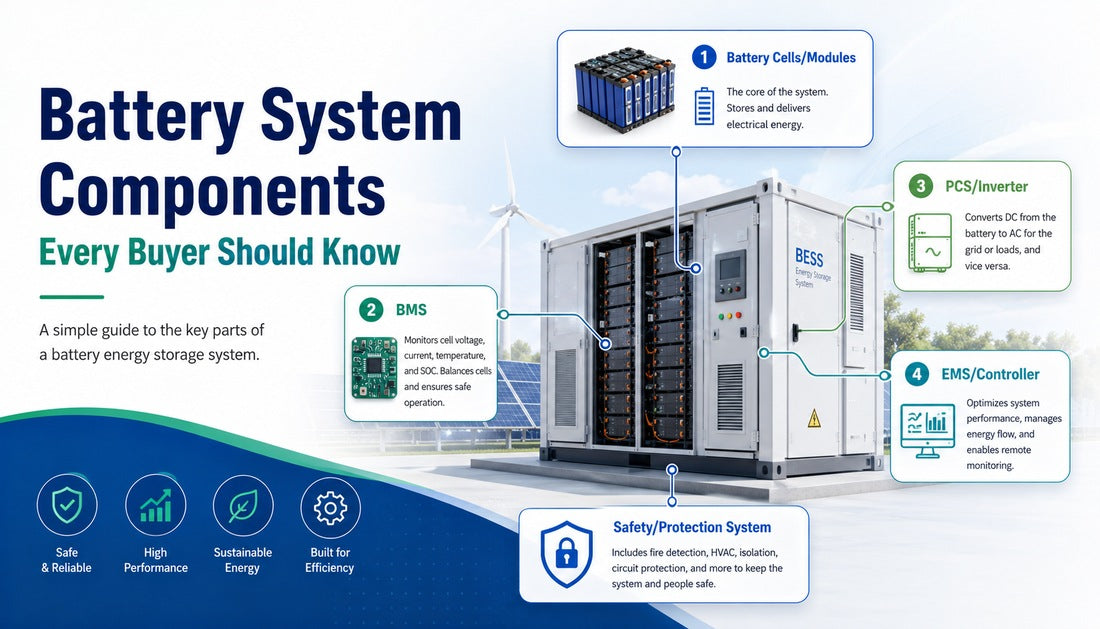

Komponenty systemu akumulatorowego, które powinien znać każdy kupujący

Zakup systemu akumulatorowego może na początku wydawać się prosty. Wielu kupujących porównuje pojemność, napięcie, cenę i gwarancję. Ale niezawodny system akumulatorowy nie jest budowany tylko na podstawie pojemności. Zależy to od jakości i kompatybilności wielu wewnętrznych i zewnętrznych części.

Te części nazywane są komponentami akumulatora.

Niezależnie od tego, czy projekt dotyczy domowego akumulatora słonecznego, komercyjnego systemu magazynowania energii, przemysłowego rozwiązania zapasowego czy dużego projektu BESS, kupujący powinni zrozumieć główne komponenty przed podjęciem decyzji. Dobry system bezpiecznie magazynuje energię, efektywnie przekształca moc, chroni akumulator, jasno komunikuje się i niezawodnie działa przez długi czas.

Słaby system może wydawać się atrakcyjny cenowo, ale słabe komponenty mogą prowadzić do krótkiej żywotności, przegrzewania, błędów komunikacji, niskiej użytecznej pojemności lub kosztownych przestojów.

Dlaczego komponenty akumulatora są ważne

Komponenty akumulatora są ważne, ponieważ każda część wpływa na działanie systemu. Ogniwa akumulatora magazynują energię, ale nie mogą bezpiecznie działać samodzielnie. BMS chroni akumulator. PCS lub inwerter przekształca moc. EMS zarządza strategią energetyczną. Sprzęt chłodzący kontroluje temperaturę. Systemy bezpieczeństwa zmniejszają ryzyko. Oprogramowanie monitorujące pomaga użytkownikom widzieć, co dzieje się w czasie rzeczywistym.

Gdy te komponenty są dobrze dopasowane, system działa płynnie. Kiedy są źle dopasowane, zaczynają się problemy.

Na przykład, wysokiej jakości ogniwo akumulatorowe może nadal działać słabo, jeśli system zarządzania termicznego jest słaby. Mocny inwerter może nie działać poprawnie, jeśli komunikacja z BMS jest niestabilna. Duża pojemność akumulatora może nie przynosić wartości, jeśli EMS nie jest w stanie prawidłowo zarządzać redukcją obciążeń szczytowych lub samodzielnym zużyciem energii słonecznej.

Dlatego kupujący powinni ocenić całą architekturę systemu akumulatorowego, a nie tylko pakiet akumulatorów.

Ogniwa akumulatorowe: Podstawa magazynowania energii

Ogniwa akumulatorowe to podstawowe jednostki magazynowania energii w każdym systemie akumulatorowym. Określają one chemię systemu, pojemność, żywotność cykliczną, zachowanie bezpieczeństwa i wydajność rozładowania.

Typowe typy ogniw akumulatorowych obejmują litowo-jonowe, LiFePO4, kwasowo-ołowiowe, sodowo-jonowe i technologie akumulatorów przepływowych. W przypadku nowoczesnego stacjonarnego magazynowania energii, ogniwa akumulatorowe LiFePO4 są szeroko stosowane, ponieważ oferują silną stabilność termiczną, długą żywotność cykliczną i dobrą wydajność bezpieczeństwa.

Jakość ogniw jest krytyczna. Kupujący powinni wziąć pod uwagę markę ogniwa, klasę, spójność, żywotność cykliczną, oporność wewnętrzną i dane testowe. Słaba spójność ogniw może prowadzić do braku równowagi, zmniejszenia użytecznej pojemności i zwiększenia ryzyka bezpieczeństwa.

Mówiąc prościej, ogniwo jest sercem systemu akumulatorowego. Jeśli jakość ogniwa jest słaba, reszta systemu nie może w pełni tego skompensować.

Moduły akumulatorowe: Przekształcanie ogniw w użyteczne bloki energetyczne

Moduły akumulatorowe to grupy ogniw połączonych ze sobą w celu uzyskania praktycznego poziomu napięcia i pojemności. Moduł zazwyczaj zawiera ogniwa, konstrukcję mechaniczną, połączenia elektryczne, czujniki, a czasem ochronę na poziomie modułu.

Moduły ułatwiają montaż, serwisowanie i skalowanie systemów akumulatorowych. Zamiast zarządzać tysiącami pojedynczych ogniw oddzielnie, system organizuje je w kontrolowane bloki konstrukcyjne.

Kupujący powinni zwrócić uwagę na konstrukcję modułu, jakość okablowania, umiejscowienie czujników, izolację, rozpraszanie ciepła i wytrzymałość konstrukcyjną. Dobra konstrukcja modułu wspiera bezpieczniejszą eksploatację i bardziej stabilne działanie.

Moduł akumulatorowy powinien nie tylko wyglądać schludnie. Powinien być zaprojektowany z myślą o integralności elektrycznej, równowadze termicznej i długotrwałej wytrzymałości.

Szafy akumulatorowe, szafki i kontenery

Po złożeniu ogniw w moduły, moduły są zazwyczaj instalowane w szafach, szafkach lub kontenerach.

Małe systemy mogą wykorzystywać jednostki akumulatorowe montowane na ścianie lub w szafie rack. Systemy komercyjne często wykorzystują zewnętrzne szafy akumulatorowe. Projekty na skalę przemysłową mogą wykorzystywać kontenerowe systemy magazynowania energii akumulatorowej.

Obudowa to coś więcej niż pudełko. Chroni system przed kurzem, wilgocią, ciepłem, warunkami atmosferycznymi i uszkodzeniami fizycznymi. Obsługuje również prowadzenie kabli, przepływ powietrza chłodzącego, ochronę przeciwpożarową, dostęp do konserwacji i bezpieczeństwo instalacji.

W przypadku zewnętrznych systemów akumulatorowych kupujący powinni sprawdzić stopień ochrony, odporność na korozję, konstrukcję wentylacji, wymagania dotyczące fundamentów, dostęp do drzwi i zakres środowiskowy pracy.

Mocna obudowa sprawia, że system akumulatorowy jest łatwiejszy w instalacji, bezpieczniejszy w konserwacji i bardziej niezawodny w trudnych warunkach eksploatacji.

System zarządzania akumulatorem: Warstwa ochronna akumulatora

System zarządzania akumulatorem, czyli BMS, jest jednym z najważniejszych komponentów akumulatora. Monitoruje i chroni akumulator podczas ładowania, rozładowywania, czuwania i w warunkach awarii.

BMS sprawdza napięcie ogniwa, napięcie modułu, temperaturę, prąd, stan naładowania i stan zdrowia. Pomaga zapobiegać przeładowaniu, nadmiernemu rozładowaniu, przetężeniu, przegrzaniu, zwarciu i braku równowagi ogniw.

Dobry system akumulatorowy z BMS robi więcej niż tylko wyłącza akumulator w przypadku zagrożenia. Pomaga również przedłużyć żywotność akumulatora, utrzymując go w bezpiecznych granicach pracy.

W większych systemach BMS może mieć kilka poziomów kontroli, takich jak BMS na poziomie modułu, BMS na poziomie szafy, BMS na poziomie klastra i sterowanie akumulatorem na poziomie systemu. Te warstwy współpracują ze sobą, aby zarządzać całym pakietem akumulatorów.

Kupujący powinni sprawdzić funkcje ochrony BMS, protokoły komunikacyjne, logikę alarmów, dokładność danych, metodę równoważenia i kompatybilność z inwerterem lub PCS.

PCS lub falownik akumulatorowy: Konwertowanie mocy do rzeczywistego użytku

Akumulatory magazynują energię elektryczną prądu stałego. Większość domów, firm, fabryk i sieci wykorzystuje energię elektryczną prądu zmiennego. Dlatego system akumulatorowy potrzebuje systemu konwersji mocy, zwanego również PCS, lub falownika akumulatorowego.

PCS przekształca moc prądu stałego z akumulatora na prąd zmienny podczas rozładowywania. Może również przekształcać prąd zmienny z powrotem na prąd stały podczas ładowania z sieci lub źródła prądu zmiennego.

W mniejszych systemach tę rolę często pełni inwerter hybrydowy lub inwerter akumulatorowy. W komercyjnych i przemysłowych projektach BESS powszechnie stosuje się dedykowany PCS.

PCS wpływa na efektywność systemu, moc wyjściową, kompatybilność z siecią i szybkość reakcji. Kupujący powinni sprawdzić moc znamionową, zakres napięcia, zdolność do przeciążenia, efektywność, metodę chłodzenia, funkcję podłączenia do sieci, zdolność do pracy poza siecią i komunikację z BMS i EMS.

Akumulator o dużej pojemności, ale z źle dopasowanym PCS, może nie dostarczyć wymaganej mocy, gdy jest ona najbardziej potrzebna.

System zarządzania energią: Mózg sterujący

System zarządzania energią, czyli EMS, kontroluje strategię całego systemu akumulatorowego. Decyduje, kiedy akumulator powinien ładować się, rozładowywać, pozostawać w trybie czuwania lub rezerwować energię na potrzeby zapasowe.

W przypadku magazynowania energii słonecznej, EMS może poprawić samodzielne zużycie energii słonecznej, magazynując nadmiar energii słonecznej w ciągu dnia i wykorzystując ją później. W przypadku komercyjnego magazynowania energii, może wspierać redukcję obciążeń szczytowych, przesunięcie obciążenia, zmniejszenie opłat za moc szczytową i optymalizację czasu użytkowania.

W przypadku systemów podłączonych do sieci, EMS może pomóc w zarządzaniu limitami eksportu, sygnałami sieci, odpowiedzią częstotliwościową i harmonogramowaniem mocy.

EMS jest szczególnie ważne dla kupujących, którzy chcą uzyskać wartość finansową z systemu akumulatorowego. Bez inteligentnego EMS, akumulator może nadal magazynować energię, ale może nie działać w najbardziej opłacalny lub efektywny sposób.

Kupujący powinni zapytać, czy EMS obsługuje rzeczywiste zastosowanie projektu, takie jak zasilanie awaryjne, magazynowanie energii słonecznej, sterowanie mikro-siecią, redukcja obciążeń szczytowych lub wsparcie sieci.

Zarządzanie termiczne akumulatora

Temperatura ma duży wpływ na bezpieczeństwo, wydajność i żywotność akumulatora. Dlatego zarządzanie termiczne akumulatora jest kluczową częścią każdego poważnego systemu akumulatorowego.

Jeśli akumulatory staną się zbyt gorące, degradacja może przyspieszyć. Jeśli są zbyt zimne, wydajność ładowania może spaść, a limity bezpieczeństwa mogą stać się bardziej rygorystyczne. Nierównomierny rozkład temperatury może również powodować brak równowagi ogniw i obniżać efektywność systemu.

Typowe metody zarządzania termicznego obejmują naturalne chłodzenie, wymuszone chłodzenie powietrzem, chłodzenie HVAC, chłodzenie cieczą i systemy grzewcze.

Dla małych systemów chłodzenie powietrzem może być wystarczające. W przypadku komercyjnych i przemysłowych systemów akumulatorowych o dużej gęstości, chłodzenie cieczą jest często preferowane, ponieważ zapewnia lepszą jednolitość temperatury i silniejszą kontrolę ciepła.

Kupujący powinni porównać metodę chłodzenia, dokładność kontroli temperatury, zakres pracy, potrzeby konserwacyjne i przydatność do klimatu.

Systemy ochrony przeciwpożarowej i bezpieczeństwa

Bezpieczeństwo akumulatora nie może być traktowane jako opcja. Profesjonalny system akumulatorowy powinien obejmować warstwy ochrony elektrycznej, termicznej i przeciwpożarowej.

Ważne komponenty bezpieczeństwa mogą obejmować bezpieczniki, wyłączniki, styczniki, przekaźniki, przyciski zatrzymania awaryjnego, wykrywanie dymu, czujniki temperatury, tłumienie ognia, wykrywanie gazu, monitorowanie izolacji, ochronę przeciwprzepięciową i uziemienie.

Projekt bezpieczeństwa zależy od rozmiaru akumulatora, chemii, miejsca instalacji i zastosowania projektu. Domowy system akumulatorowy i kontenerowy system BESS na skalę przemysłową nie wymagają tej samej architektury bezpieczeństwa.

W przypadku systemów komercyjnych i przemysłowych kupujący powinni zapytać o wykrywanie pożaru, metodę tłumienia, logikę awaryjnego wyłączania, wyjście alarmowe, wymagania instalacyjne i zgodność z lokalnymi normami bezpieczeństwa.

Bezpieczeństwo to nie tylko zdanie inspekcji. Chroni ludzi, mienie, sprzęt i długoterminową inwestycję.

Rozdzielnica, transformator i ochrona elektryczna

Systemy akumulatorowe muszą być bezpiecznie podłączone do sieci elektrycznej obiektu. Wymaga to rozdzielnicy, transformatorów, mierników, urządzeń zabezpieczających i odpowiedniego projektu elektrycznego.

Rozdzielnica pomaga kontrolować i chronić obwody elektryczne. Wyłączniki mogą izolować usterki. Styczniki zarządzają podłączeniem i odłączeniem akumulatora. Przekaźniki zapewniają logikę ochrony. Mierniki mierzą przepływ energii. Uziemienie i ochrona przeciwprzepięciowa zmniejszają ryzyko elektryczne.

Transformatory mogą być wymagane, gdy napięcie systemu akumulatorowego musi być dopasowane do obiektu lub sieci elektroenergetycznej. Jest to powszechne w większych projektach komercyjnych i przemysłowych.

Kupujący powinni potwierdzić kompatybilność napięciową, projekt ochrony, prąd zwarciowy, wymagania dotyczące podłączenia do sieci i to, czy dostawca dostarcza schematy elektryczne lub schematy jednokreskowe.

Dobra ochrona elektryczna jest cicha, gdy wszystko działa. Ale gdy pojawiają się usterki, staje się niezbędna.

System monitorowania i komunikacji

Nowoczesny system akumulatorowy powinien być widoczny i zarządzalny. Oprogramowanie monitorujące umożliwia użytkownikom śledzenie przepływu mocy, stanu akumulatora, stanu naładowania, alarmów, temperatury, danych cyklicznych, oszczędności energii i historycznych wyników.

Komunikacja jest również krytyczna. BMS, PCS, EMS, mierniki, falowniki słoneczne, platforma chmurowa i kontroler obiektu muszą wymieniać dane poprawnie.

Typowe metody komunikacji mogą obejmować CAN, RS485, Modbus, Ethernet lub protokoły monitorowania oparte na chmurze.

Zdalne monitorowanie jest szczególnie przydatne w komercyjnych systemach akumulatorowych, ponieważ pozwala operatorom i dostawcom wcześnie wykrywać problemy, aktualizować ustawienia, analizować wydajność i wspierać obsługę posprzedażową.

System akumulatorowy bez dobrego monitoringu jest jak działanie w ciemności.

Kable, złącza, szynoprzewody i akcesoria instalacyjne

Małe części mogą tworzyć duże problemy. Kable, złącza, szynoprzewody, izolacja, zaciski i elementy uziemienia wpływają na bezpieczeństwo i efektywność.

Zbyt małe kable mogą się przegrzewać. Słabe złącza mogą powodować opór. Słaba konstrukcja szynoprzewodów może prowadzić do nierównomiernego rozkładu prądu. Złe uziemienie może zwiększyć ryzyko elektryczne.

Kupujący nie powinni ignorować akcesoriów instalacyjnych. Jakość tych komponentów wpływa na rzeczywistą wydajność, nawet jeśli nie są to najbardziej widoczne części systemu.

Profesjonalna instalacja jest równie ważna jak jakość produktu. Dobrze zaprojektowany system akumulatorowy może nadal ulec awarii, jeśli zostanie źle zainstalowany.

Jak porównać komponenty systemu akumulatorowego przed zakupem

Przed zakupem kupujący powinni porównać cały system, zamiast sprawdzać tylko cenę za kWh.

Ważne punkty obejmują jakość ogniw akumulatorowych, konstrukcję modułu, funkcje BMS, kompatybilność PCS lub inwertera, funkcje EMS, system chłodzenia, ochronę przeciwpożarową, ochronę elektryczną, platformę monitorującą, certyfikaty, gwarancję i doświadczenie dostawcy.

Kupujący powinni również zażądać arkuszy danych, schematów połączeń, architektury systemu, warunków gwarancji, danych o żywotności cyklicznej, szczegółów protokołu komunikacyjnego i informacji o obsłudze posprzedażowej.

W przypadku projektów komercyjnych lub przemysłowych niezbędne jest profesjonalne wymiarowanie. System akumulatorowy powinien odpowiadać profilowi obciążenia, generacji słonecznej, czasowi podtrzymania, zapotrzebowaniu szczytowemu, podłączeniu do sieci i planowi przyszłej rozbudowy.

Najlepszy system akumulatorowy nie zawsze jest najtańszy. Jest to ten, który bezpiecznie pasuje do zastosowania i zapewnia wartość przez cały okres użytkowania.

Końcowe przemyślenia

Zrozumienie komponentów akumulatora pomaga kupującym podejmować mądrzejsze decyzje. System akumulatorowy to nie tylko pudełko z energią w środku. To skoordynowany system złożony z ogniw, modułów, szaf, BMS, PCS, EMS, chłodzenia, sprzętu bezpieczeństwa, ochrony elektrycznej, narzędzi monitorujących i akcesoriów instalacyjnych.

Każda część ma znaczenie.

Dla długoterminowej niezawodności kupujący powinni patrzeć poza pojemność i cenę. Powinni ocenić bezpieczeństwo, kompatybilność, żywotność cykliczną, komunikację, projekt termiczny, gwarancję i wsparcie dostawcy.

Silny system akumulatorowy jest zbudowany z niezawodnych komponentów, które współpracują jako jedno zintegrowane rozwiązanie. Gdy komponenty są dobrze zaprojektowane i odpowiednio dopasowane, rezultatem jest bezpieczniejsze działanie, lepsza wydajność, dłuższa żywotność i większa wartość energetyczna.
