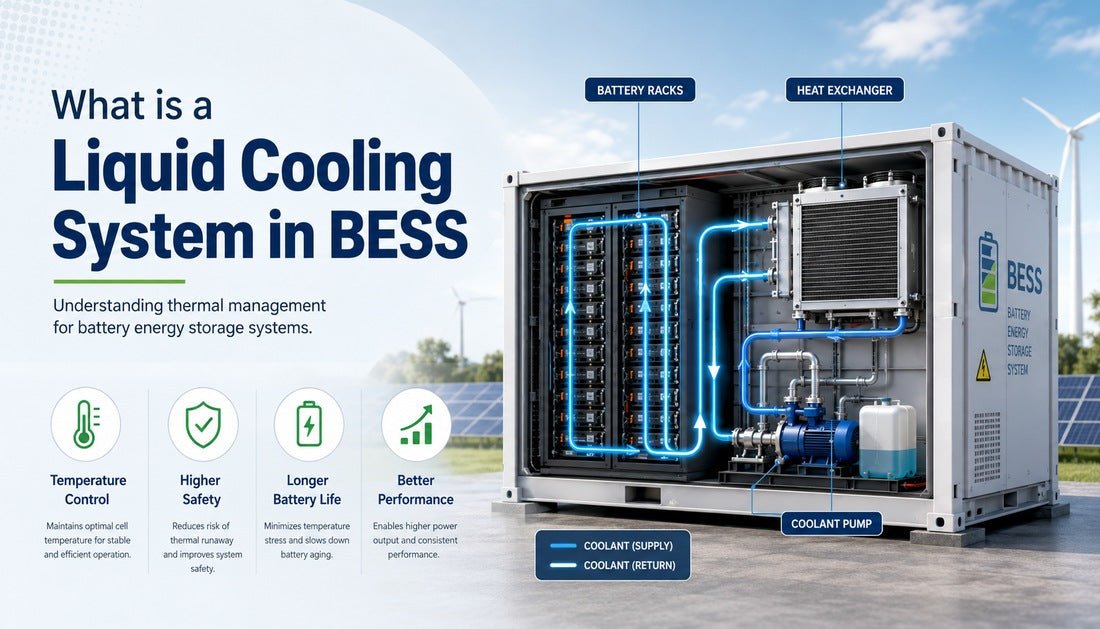

Czym jest system chłodzenia cieczą w BESS? Kompletny przewodnik

System magazynowania energii z akumulatorami działa najlepiej, gdy temperatura akumulatorów utrzymuje się w bezpiecznym i stabilnym zakresie. Podczas ładowania i rozładowywania ogniwa akumulatorów generują ciepło. Jeśli to ciepło nie jest kontrolowane, system może cierpieć z powodu zmniejszonej wydajności, szybszego starzenia się akumulatorów, niższej pojemności, zagrożeń bezpieczeństwa i niestabilnej pracy.

Właśnie tutaj ważny staje się system chłodzenia cieczą. W nowoczesnych projektach BESS, zwłaszcza w systemach komercyjnych, przemysłowych i na skalę użytkową, chłodzenie cieczą jest jednym z najskuteczniejszych sposobów zarządzania temperaturą akumulatorów. Pomaga utrzymać równowagę ogniw akumulatorowych, chroni długoterminową wydajność i wspiera bezpieczniejszą pracę w wymagających środowiskach magazynowania energii.

Wraz ze wzrostem pojemności BESS i coraz większą gęstością energetyczną szaf akumulatorowych, zarządzanie temperaturą nie jest już drobnym szczegółem konstrukcyjnym. Jest to kluczowy element bezpieczeństwa akumulatorów, ich wydajności i wartości cyklu życia.

Czym jest system chłodzenia cieczą w BESS?

System chłodzenia cieczą w BESS to system zarządzania temperaturą akumulatorów, który wykorzystuje płyn chłodzący do usuwania ciepła z ogniw, modułów, stelaży lub szaf akumulatorowych. Zamiast polegać wyłącznie na przepływie powietrza, chłodzenie cieczą przenosi ciepło za pośrednictwem płyt chłodzących, rur, pomp i wymienników ciepła.

Podstawowa idea jest prosta: płyn chłodzący przepływa blisko modułów akumulatorowych, absorbuje ciepło, odprowadza je i oddaje przez wymiennik ciepła, chłodnicę lub agregat chłodniczy. Pomaga to utrzymać bardziej równomierną temperaturę w całym systemie akumulatorów.

Chłodzenie cieczą jest powszechnie stosowane w systemach magazynowania energii o dużej pojemności, ponieważ może zarządzać ciepłem efektywniej niż tradycyjne chłodzenie powietrzem. Jest to szczególnie przydatne, gdy akumulatory są instalowane w kompaktowych szafach, kontenerach zewnętrznych, komercyjnych systemach magazynowania energii lub projektach BESS na skalę użytkową.

Dlaczego BESS potrzebuje zarządzania temperaturą?

Zarządzanie temperaturą w BESS jest ważne, ponieważ akumulatory są wrażliwe na temperaturę. Jeśli ogniwa akumulatorów staną się zbyt gorące, mogą starzeć się szybciej i tracić pojemność. Jeśli różnica temperatur między ogniwami jest zbyt duża, niektóre ogniwa mogą pracować ciężej niż inne, co prowadzi do braku równowagi i skrócenia żywotności systemu.

System chłodzenia magazynu energii pomaga rozwiązać te problemy, kontrolując temperaturę roboczą i zmniejszając różnice temperatur wewnątrz pakietu lub szafy akumulatorowej.

Dobre zarządzanie temperaturą wspiera:

• Dłuższą żywotność akumulatorów
• Stabilniejszą wydajność ładowania i rozładowywania
• Lepszą wydajność systemu
• Niższe ryzyko przegrzania
• Udoskonaloną kontrolę bezpieczeństwa
• Bardziej przewidywalny uzysk energii
• Lepszą wydajność w zastosowaniach wysokiej mocy

W przypadku systemów komercyjnych i na skalę użytkową, nawet niewielkie ulepszenia w kontroli temperatury akumulatorów mogą mieć duży wpływ na długoterminowe zwroty z projektów.

Jak działa system chłodzenia cieczą?

System chłodzenia cieczą działa poprzez cyrkulację płynu chłodzącego w zamkniętym obiegu. Płyn chłodzący przepływa przez płyty chłodzące lub kanały umieszczone w pobliżu ogniw lub modułów akumulatorowych. Gdy akumulatory generują ciepło, płyn chłodzący je absorbuje i odprowadza z obszaru akumulatorów.

Po zebraniu ciepła płyn chłodzący przepływa do wymiennika ciepła, agregatu chłodniczego lub chłodnicy. Tam ciepło jest uwalniane na zewnątrz szafy lub kontenera akumulatorowego. Schłodzony płyn następnie wraca do sekcji akumulatorów i powtarza cykl.

System sterowania monitoruje czujniki temperatury i dostosowuje prędkość pompy, moc chłodzenia lub pracę agregatu chłodniczego w zależności od zapotrzebowania systemu. Gdy akumulator jest ładowany lub rozładowywany z dużą mocą, system chłodzenia pracuje intensywniej. Gdy obciążenie akumulatora jest lekkie, zapotrzebowanie na chłodzenie jest mniejsze.

Ta aktywna kontrola sprawia, że chłodzenie cieczą jest bardzo skuteczne w systemach magazynowania energii, które potrzebują stabilnej wydajności w zmiennych warunkach obciążenia.

Główne elementy systemu chłodzenia cieczą BESS

Kompletny system chłodzenia akumulatorów składa się z kilku kluczowych części. Każdy element odgrywa rolę w odprowadzaniu ciepła z akumulatorów i utrzymywaniu stabilności systemu.

Płyty chłodzące znajdują się w pobliżu ogniw lub modułów akumulatorowych i przenoszą ciepło z akumulatora do płynu chłodzącego.

Rury i węże chłodnicze przenoszą ciecz przez system.

Pompa cyrkuluje płyn chłodzący w obiegu chłodzenia.

Wymiennik ciepła przenosi ciepło z płynu chłodzącego do innego medium, często powietrza lub innego obiegu chłodzenia.

Agregat chłodniczy lub chłodnica pomaga usunąć ciepło z systemu, zwłaszcza w zastosowaniach o dużej mocy lub w gorącym klimacie.

Zbiornik płynu chłodzącego magazynuje i stabilizuje dopływ płynu chłodzącego.

Czujniki temperatury monitorują temperaturę akumulatora i płynu chłodzącego.

Jednostka sterująca zarządza pracą pompy, zapotrzebowaniem na chłodzenie, alarmami i komunikacją z BMS lub EMS.

System zarządzania temperaturą akumulatorów łączy kontrolę chłodzenia z bezpieczeństwem akumulatorów i monitorowaniem wydajności.

Razem te części pomagają BESS działać bezpiecznie i efektywnie.

Chłodzenie cieczą kontra chłodzenie powietrzem w BESS

Jedno z najczęstszych porównań to chłodzenie cieczą kontra chłodzenie powietrzem w BESS. Obie metody są stosowane, ale pasują do różnych potrzeb projektowych.

Chłodzenie powietrzem wykorzystuje wentylatory i przepływ powietrza do usuwania ciepła z szaf akumulatorowych. Jest prostsze, często tańsze i odpowiednie dla mniejszych systemów lub systemów o niższej gęstości. Jednak chłodzenie powietrzem może mieć trudności z utrzymaniem równomiernej temperatury w dużych stelażach akumulatorowych lub kontenerach o dużej gęstości.

Chłodzenie cieczą wykorzystuje płyn chłodzący do bezpośredniego absorbowania i przenoszenia ciepła. Zazwyczaj zapewnia lepszą równomierność temperatury i silniejszą wydajność chłodzenia. To sprawia, że jest to lepszy wybór dla projektów BESS o dużej pojemności, dużej mocy lub kompaktowych.

Chłodzenie powietrzem może być wystarczające dla mniejszych systemów o niższym zapotrzebowaniu na moc. Chłodzenie cieczą jest często preferowane w nowoczesnych komercyjnych BESS, magazynach sieciowych, projektach solarnych z magazynami energii i szafach akumulatorowych o dużej gęstości, gdzie kontrola temperatury jest bardziej wymagająca.

Zalety systemu chłodzenia cieczą w BESS

System chłodzenia cieczą oferuje kilka ważnych korzyści dla projektów magazynowania energii z akumulatorami.

Po pierwsze, zapewnia lepszą kontrolę temperatury. Płyn chłodzący może przenosić ciepło efektywniej niż powietrze, pomagając akumulatorom pozostać w idealnym zakresie roboczym.

Po drugie, poprawia żywotność akumulatorów. Stabilna temperatura pomaga spowolnić starzenie się akumulatorów i zmniejsza obciążenie ogniw.

Po trzecie, wspiera wyższą wydajność systemu. Gdy akumulatory pracują w odpowiedniej temperaturze, mogą ładować się i rozładowywać bardziej równomiernie.

Po czwarte, poprawia równomierność temperatury. Utrzymanie zrównoważonej temperatury ogniw pomaga zmniejszyć nierównomierne starzenie się i poprawia wydajność pakietu akumulatorowego.

Po piąte, wspiera konstrukcję o dużej gęstości. Szafy BESS chłodzone cieczą często mogą pomieścić więcej energii w kompaktowej przestrzeni.

Po szóste, poprawia zarządzanie bezpieczeństwem. Lepsza kontrola ciepła pomaga zmniejszyć ryzyko przegrzania i wspiera systemy wczesnego ostrzegania.

Po siódme, może wspierać zastosowania o dużej mocy, takie jak szybkie ładowanie, reakcja sieci i wygładzanie szczytów obciążenia.

Rola bezpieczeństwa chłodzenia cieczą w BESS

Bezpieczeństwo akumulatorów zależy od wielu współpracujących systemów. Chłodzenie cieczą nie zastępuje BMS, EMS, ochrony przeciwpożarowej ani ochrony elektrycznej, ale odgrywa ważną rolę wspierającą.

Utrzymując akumulatory w stabilnej temperaturze, chłodzenie cieczą zmniejsza naprężenia termiczne. Pomaga również zapobiegać powstawaniu gorących punktów wewnątrz szafy akumulatorowej. Gorące punkty mogą przyspieszyć starzenie się ogniw i mogą zwiększyć ryzyko bezpieczeństwa, jeśli nie zostaną wykryte.

W dobrze zaprojektowanym BESS, chłodzenie cieczą współpracuje z:

• Systemem zarządzania akumulatorami (BMS)
• Systemem zarządzania energią (EMS)
• Wykrywaniem i tłumieniem ognia
• Czujnikami termicznymi
• Urządzeniami zabezpieczającymi elektrycznie
• Systemem wentylacji
• Sterowaniem awaryjnym wyłączaniem

BMS monitoruje napięcie, prąd, temperaturę i stan naładowania akumulatora. Jeśli system wykryje nieprawidłową temperaturę, może zmniejszyć moc, uruchomić chłodzenie, wysłać alarmy lub wyłączyć działanie.

Zastosowania BESS chłodzonych cieczą

Technologia BESS chłodzonych cieczą jest szeroko stosowana w zastosowaniach wymagających wysokiej niezawodności, dużej gęstości energii i długiej żywotności.

Typowe zastosowania obejmują:

• Komercyjne i przemysłowe magazynowanie energii
• Magazynowanie akumulatorów na skalę użytkową
• Systemy fotowoltaiczne z magazynami energii
• Magazynowanie energii w sieci
• Stacje szybkiego ładowania pojazdów elektrycznych
• Centra danych
• Fabryki i parki przemysłowe
• Szpitale i obiekty o znaczeniu krytycznym
• Mikrosieci
• Wygładzanie energii odnawialnej
• Wygładzanie szczytów obciążenia i przesuwanie obciążenia

Dla fabryk, hoteli, szpitali, centrów danych i obiektów przemysłowych, BESS chłodzony cieczą może zapewnić niezawodne zasilanie awaryjne, zmniejszyć koszty energii elektrycznej i wspierać strategie zarządzania energią.

W przypadku projektów na skalę użytkową, chłodzenie cieczą pomaga utrzymać stabilną pracę w dużych kontenerach akumulatorowych i w warunkach cyklicznej pracy o dużej mocy.

Chłodzenie cieczą a żywotność akumulatorów

Żywotność akumulatorów jest silnie uzależniona od temperatury. Wysoka temperatura może przyspieszyć chemiczne starzenie się akumulatora. Duże różnice temperatur między ogniwami mogą również powodować nierównomierne działanie i skracać żywotność pakietu.

System chłodzenia cieczą pomaga przedłużyć żywotność akumulatorów, utrzymując temperaturę bardziej stabilną i zrównoważoną. Jest to szczególnie ważne w przypadku systemów akumulatorów litowych, które cyklicznie działają codziennie lub z dużą mocą.

W projektach solarnych z magazynami energii, akumulator może ładować się w ciągu dnia i rozładowywać wieczorem. W komercyjnych magazynach energii, akumulator może cyklicznie działać w celu wygładzania szczytów obciążenia lub oszczędności związanych z taryfami czasowymi. W magazynach sieciowych, system może często reagować na zapotrzebowanie na moc. Wszystkie te zastosowania korzystają z silnego zarządzania temperaturą.

Lepsza kontrola temperatury może zmniejszyć utratę pojemności, poprawić żywotność cykliczną i pomóc systemowi utrzymać wydajność w czasie.

Wymagania konserwacyjne dla systemów chłodzenia cieczą

Systemy chłodzenia cieczą wymagają odpowiedniej konserwacji, aby działały bezpiecznie i efektywnie. Chociaż są zaprojektowane do długotrwałej eksploatacji, regularne przeglądy są nadal ważne.

Konserwacja może obejmować:

• Sprawdzanie poziomu płynu chłodzącego
• Sprawdzanie rur, węży i złączek
• Sprawdzanie pod kątem wycieków
• Monitorowanie pracy pompy
• Testowanie czujników
• Sprawdzanie wymienników ciepła lub agregatów chłodniczych
• Przeglądanie alarmów BMS i EMS
• Sprawdzanie jakości płynu chłodzącego
• Czyszczenie urządzeń chłodzących w razie potrzeby

W przypadku komercyjnych i użytkowych BESS, konserwacja powinna być wykonywana przez wykwalifikowanych techników. System chłodzenia jest częścią ogólnego projektu bezpieczeństwa, dlatego nie należy go ignorować.

Jak wybrać BESS chłodzony cieczą

Wybór odpowiedniego BESS chłodzonego cieczą zależy od wielkości projektu, klimatu, zapotrzebowania na moc, wymagań bezpieczeństwa i strategii operacyjnej.

Ważne czynniki to:

• Pojemność akumulatora i moc znamionowa
• Konstrukcja systemu chłodzenia
• Zakres kontroli temperatury
• Integracja z BMS i EMS
• Konstrukcja ochrony przeciwpożarowej
• Środowisko instalacji (zewnętrzne lub wewnętrzne)
• Dostęp serwisowy i potrzeby konserwacyjne
• Gwarancja i wsparcie techniczne
• Kompatybilność z PCS i inwerterem
• Zastosowanie projektu, takie jak magazynowanie energii słonecznej, wygładzanie szczytów obciążenia lub zasilanie awaryjne

W przypadku gorących klimatów, zastosowań o dużej mocy lub gęstych układów akumulatorowych, chłodzenie cieczą może zapewnić lepszą długoterminową niezawodność niż chłodzenie powietrzem. W przypadku mniejszych systemów, chłodzenie powietrzem może być nadal wystarczające.

Najlepszy wybór powinien opierać się na projekcie inżynieryjnym, warunkach na miejscu, celach energetycznych i całkowitym koszcie cyklu życia.

Ostatnie przemyślenia

System chłodzenia cieczą w BESS to rozwiązanie do zarządzania temperaturą, zaprojektowane w celu utrzymania akumulatorów w bezpiecznej i stabilnej temperaturze. Wykorzystuje płyn chłodzący, płyty chłodzące, pompy, czujniki, wymienniki ciepła i systemy sterowania do usuwania ciepła z ogniw akumulatorowych i poprawy ogólnej wydajności systemu.

W porównaniu z chłodzeniem powietrzem, chłodzenie cieczą zazwyczaj zapewnia lepszą wydajność chłodzenia, lepszą równomierność temperatury i większe wsparcie dla systemów magazynowania energii o dużej gęstości. Jest to szczególnie cenne w komercyjnych BESS, magazynach na skalę użytkową, projektach solarnych z magazynami energii, ładowaniu pojazdów elektrycznych, centrach danych, fabrykach i projektach mikrosieci.

Dla nowoczesnych systemów magazynowania energii z akumulatorami, technologia chłodzenia bezpośrednio wpływa na bezpieczeństwo, żywotność, wydajność i niezawodność. Dobrze zaprojektowany BESS chłodzony cieczą może pomóc zmniejszyć starzenie się akumulatorów, poprawić wydajność energetyczną i wspierać niezawodną, długoterminową eksploatację.
