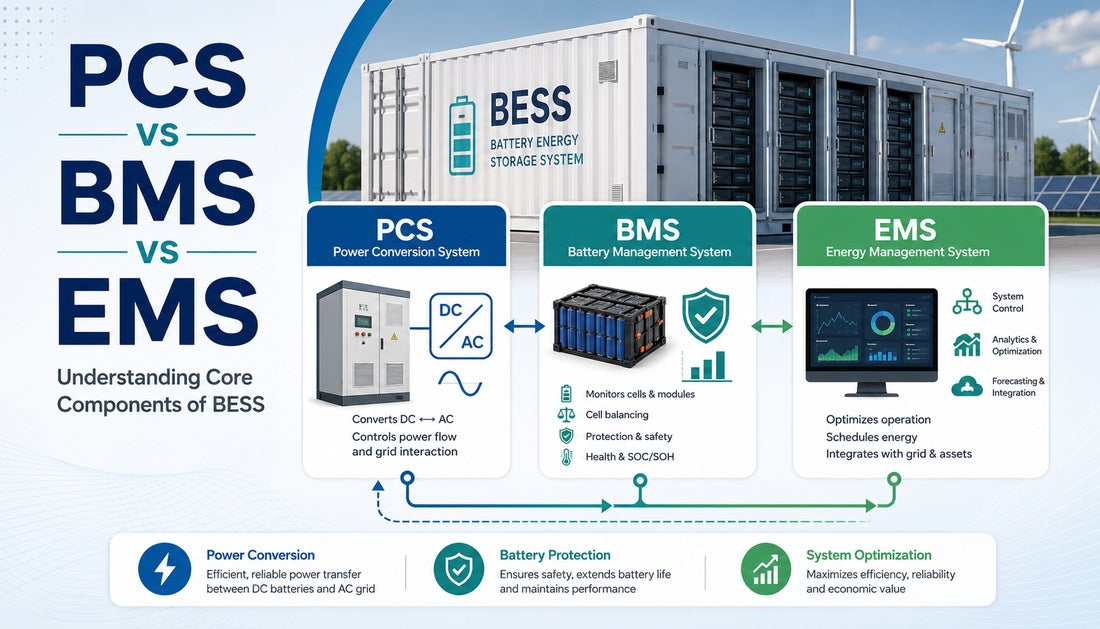

PCS kontra BMS kontra EMS: Zrozumienie podstawowych komponentów BESS

W nowoczesnym BESS, pojemność akumulatora to tylko jedna część systemu. Wysokiej jakości projekt magazynowania energii zależy również od tego, jak dobrze współpracują ze sobą PCS, BMS i EMS. Te trzy komponenty kontrolują konwersję mocy, bezpieczeństwo akumulatorów i strategię energetyczną na poziomie systemu.

Dla nabywców energii, deweloperów projektów, wykonawców EPC i użytkowników komercyjnych, zrozumienie różnic między PCS, BMS a EMS jest ważne przed wyborem rozwiązania do magazynowania energii w akumulatorach. System może mieć dobre ogniwa akumulatorowe, ale jeśli System Konwersji Mocy (PCS), System Zarządzania Akumulatorem (BMS) i System Zarządzania Energią (EMS) nie są odpowiednio dopasowane, projekt może cierpieć z powodu niskiej efektywności, błędów komunikacji, wyłączeń, zagrożeń bezpieczeństwa i słabych oszczędności energii.

Ten przewodnik wyjaśnia rolę każdego komponentu, sposób ich współpracy oraz co kupujący powinni sprawdzić przed zainwestowaniem w BESS.

Dlaczego PCS, BMS i EMS są ważne w projektach BESS?

BESS jest przeznaczony do magazynowania energii elektrycznej i jej uwalniania, gdy jest to potrzebne. Ale ten proces musi być ściśle kontrolowany. Akumulatory przechowują energię DC, budynki i sieci zazwyczaj używają energii AC, a każda akcja ładowania lub rozładowywania musi mieścić się w bezpiecznych granicach akumulatora.

Właśnie dlatego PCS, BMS i EMS stają się niezbędne.

System PCS w BESS kontroluje konwersję mocy i przepływ energii. System BMS w BESS chroni ogniwa i moduły akumulatorów. System EMS w BESS decyduje o strategii działania w oparciu o zapotrzebowanie na obciążenie, generację słoneczną, ceny energii elektrycznej, potrzeby zasilania awaryjnego lub wymagania sieciowe.

Gdy te systemy prawidłowo się komunikują, BESS może działać bezpiecznie, efektywnie i inteligentnie. Kiedy tak się nie dzieje, problemy mogą pojawić się szybko, w tym niedokładne dane SOC, alarmy akumulatora, słabe wyniki w redukcji szczytów zapotrzebowania, błędy ładowania/rozładowywania lub nieoczekiwane wyłączenia systemu.

Czym jest PCS w BESS?

PCS to skrót od Power Conversion System (System Konwersji Mocy). Jest to jeden z najważniejszych komponentów mocy w BESS, ponieważ łączy stronę akumulatora ze stroną elektryczną AC.

Akumulatory magazynują energię jako prąd stały (DC). Jednak większość budynków komercyjnych, obciążeń przemysłowych, transformatorów i sieci energetycznych działa na prąd zmienny (AC). PCS przekształca prąd stały z akumulatora w prąd zmienny podczas rozładowywania. Przekształca również prąd zmienny w prąd stały podczas ładowania akumulatora z sieci lub magistrali AC.

Mówiąc prościej, PCS jest pomostem między akumulatorem a systemem elektrycznym.

PCS jest często nazywany falownikiem do magazynowania energii, ale w większych projektach BESS, PCS zazwyczaj odnosi się do bardziej zaawansowanego dwukierunkowego systemu konwersji mocy z funkcjami wsparcia sieci, ochrony, komunikacji i kontroli.

Główne funkcje PCS

PCS kontroluje przepływ energii do i z BESS. Jego główne funkcje obejmują konwersję DC-AC, konwersję AC-DC, kontrolę ładowania i rozładowywania, synchronizację z siecią i zarządzanie jakością energii.

W komercyjnych i podłączonych do sieci projektach BESS, PCS może również wspierać kontrolę mocy czynnej, kontrolę mocy biernej, regulację napięcia, wsparcie częstotliwości i reakcję na awarie.

Na przykład, podczas redukcji szczytów zapotrzebowania, EMS może nakazać systemowi rozładowanie 200 kW. PCS odbiera to polecenie i przekształca energię DC akumulatora w energię AC o prawidłowym napięciu i częstotliwości dla danego miejsca.

Podczas ładowania, PCS kontroluje ilość energii przepływającej z powrotem do akumulatora, jednocześnie przestrzegając limitów BMS. Jeśli BMS informuje, że akumulator może przyjąć tylko określony prąd ładowania, PCS musi przestrzegać tego limitu.

Kluczowe czynniki wyboru PCS to:

• Moc znamionowa w kW lub MW
• Zakres napięcia DC
• Napięcie i częstotliwość AC
• Możliwość pracy w sieci lub poza nią
• Sprawność konwersji dwukierunkowej
• Protokół komunikacyjny
• Funkcje ochronne
• Metoda chłodzenia
• Kompatybilność transformatora
• Wymagania dotyczące zgodności z siecią

Dla nabywców energii, jakość PCS bezpośrednio wpływa na efektywność systemu, niezawodność i użyteczną moc wyjściową.

Czym jest BMS w BESS?

BMS to skrót od Battery Management System (System Zarządzania Akumulatorem). Jest to system ochrony i monitorowania ogniw, modułów, stelaży i klastrów akumulatorów.

BMS stale monitoruje akumulator. Sprawdza, czy akumulator pracuje w bezpiecznych granicach. W przypadku wystąpienia usterki, BMS może wysyłać ostrzeżenia, zmniejszać limity operacyjne lub zatrzymać system w celu ochrony akumulatora.

System Zarządzania Akumulatorem jest szczególnie ważny w projektach BESS z akumulatorami litowymi, ponieważ akumulatory litowe wymagają precyzyjnej kontroli napięcia, temperatury, prądu i równoważenia.

Bez niezawodnego systemu BMS, nawet dobry pakiet akumulatorów może stać się niebezpieczny lub działać słabo.

Główne funkcje BMS

BMS chroni zdrowie i bezpieczeństwo akumulatora. Monitoruje napięcie ogniw, napięcie modułów, temperaturę akumulatora, prąd ładowania, prąd rozładowywania, stan naładowania oraz stan zdrowia.

Pomaga również w równoważeniu ogniw. W pakiecie akumulatorów nie każde ogniwo zachowuje się dokładnie tak samo. Z czasem małe różnice mogą się pogłębiać. Równoważenie ogniw pomaga utrzymać większą stabilność pakietu akumulatorów i poprawia użyteczną pojemność.

BMS chroni przed:

• Przeładowaniem
• Nadmiernym rozładowaniem
• Nadmiernym prądem
• Zwarciem
• Przegrzaniem
• Ładowaniem w niskiej temperaturze
• Rozregulowaniem ogniw
• Usterkami izolacji lub komunikacji

W dużym BESS system BMS zazwyczaj ma kilka poziomów. Może istnieć BMS na poziomie modułu, na poziomie stelaża, na poziomie klastra i kontrola akumulatora na poziomie systemu. Te warstwy współpracują ze sobą, aby monitorować kompletny system akumulatorowy.

BMS komunikuje się również z PCS i EMS. Wysyła limity akumulatora, takie jak maksymalna moc ładowania, maksymalna moc rozładowania, SOC, SOH, ostrzeżenia o temperaturze i alarmy o usterkach. PCS i EMS muszą przestrzegać tych limitów, aby zapewnić bezpieczeństwo akumulatora.

Czym jest EMS w BESS?

EMS to skrót od Energy Management System (System Zarządzania Energią). Jest to mózg sterujący całego BESS. Podczas gdy BMS chroni akumulator, a PCS konwertuje energię, EMS decyduje o tym, co system powinien robić.

System Zarządzania Energią wykorzystuje dane z mierników, falowników, PCS, BMS, systemów fotowoltaicznych, obciążeń w obiekcie, taryf energetycznych i sygnałów sieciowych. Na podstawie tych danych decyduje, kiedy BESS powinien ładować, rozładowywać, pozostawać w stanie spoczynku lub świadczyć usługi wsparcia.

Na przykład, w projekcie redukcji szczytów zapotrzebowania w fabryce, EMS monitoruje zapotrzebowanie na energię elektryczną obiektu. Gdy zapotrzebowanie zbliża się do ustawionego limitu szczytowego, EMS nakazuje PCS rozładowanie energii z akumulatora. Zmniejsza to zapotrzebowanie z sieci i pomaga obniżyć opłaty za moc umowną.

W projekcie magazynowania energii słonecznej, EMS może priorytetowo traktować magazynowanie nadwyżek energii słonecznej w ciągu dnia i rozładowywanie jej w godzinach szczytowego zapotrzebowania wieczorem.

Główne funkcje EMS

EMS zarządza strategią działania BESS. Nie tylko włącza lub wyłącza akumulator. Optymalizuje przepływ energii w oparciu o cel projektu.

Typowe funkcje EMS obejmują:

• Harmonogramowanie energii
• Kontrolę redukcji szczytów zapotrzebowania
• Przesunięcie obciążenia
• Optymalizację zużycia własnego energii słonecznej
• Kontrolę zasilania awaryjnego
• Reakcję na usługi sieciowe
• Planowanie ładowania i rozładowywania
• Monitorowanie i raportowanie danych
• Zarządzanie alarmami
• Koordynację między PCS, BMS, miernikami, obciążeniami i systemami solarnymi

W przypadku komercyjnych systemów BESS, EMS ma kluczowe znaczenie dla wyników finansowych. Jeśli strategia EMS jest słaba, system może nie efektywnie redukować szczytowego zapotrzebowania lub może przegapić możliwości oszczędności związane z cenami energii elektrycznej.

W przypadku magazynowania energii w sieci, EMS może wspierać polecenia dyspozytorskie, reagowanie na zmiany częstotliwości, wygładzanie energii odnawialnej lub kontrolę eksportu mocy.

PCS vs BMS vs EMS: Kluczowe różnice

Najłatwiejszym sposobem zrozumienia różnic między PCS, BMS a EMS jest spojrzenie na ich główne role.

PCS odpowiada za konwersję mocy. Przenosi energię między akumulatorem a systemem elektrycznym AC.

BMS odpowiada za ochronę akumulatora. Monitoruje ogniwa, moduły, stelaże i limity bezpieczeństwa.

EMS odpowiada za strategię systemu. Decyduje, kiedy i dlaczego BESS powinien ładować lub rozładowywać.

Oto proste porównanie:

Wszystkie trzy są niezbędne. BESS bez dobrego PCS nie może efektywnie konwertować mocy. BESS bez dobrego BMS nie może prawidłowo chronić akumulatora. BESS bez dobrego EMS nie może efektywnie optymalizować zużycia energii.

Jak PCS, BMS i EMS współpracują ze sobą

PCS, BMS i EMS muszą płynnie się komunikować, aby zapewnić niezawodne działanie BESS.

Podczas ładowania, BMS sprawdza, czy akumulator może przyjąć ładunek. Wysyła bezpieczne limity ładowania do EMS i PCS. EMS decyduje, czy ładowanie powinno nastąpić na podstawie generacji słonecznej, cen energii elektrycznej lub zapotrzebowania systemu. Następnie PCS przekształca prąd AC w prąd DC i ładuje akumulator w ramach zatwierdzonych przez BMS limitów.

Podczas rozładowywania, EMS decyduje, kiedy potrzebna jest moc. Może nakazać rozładowanie w celu redukcji szczytów, zasilania awaryjnego, przesunięcia obciążenia lub wsparcia sieci. BMS potwierdza, ile energii akumulator może bezpiecznie dostarczyć. PCS przekształca energię DC z akumulatora w energię AC dla obciążenia lub sieci.

Ten przepływ komunikacji pomaga chronić akumulator, jednocześnie czyniąc system użytecznym dla rzeczywistych zastosowań energetycznych.

Typowe problemy, gdy PCS, BMS i EMS nie są dopasowane

Słaba integracja między PCS, BMS i EMS może powodować poważne problemy w projektach BESS.

Częstym problemem jest niedopasowanie protokołu komunikacyjnego. Jeśli PCS i BMS nie mogą prawidłowo wymieniać danych, PCS może nie otrzymywać dokładnych limitów akumulatora.

Innym problemem są nieprawidłowe odczyty SOC. Jeśli EMS otrzymuje błędne dane o stanie naładowania, może ładować lub rozładowywać w niewłaściwym czasie.

Inne problemy to:

• Częste alarmy BMS
• Nieoczekiwane wyłączenia PCS
• Niepełne ładowanie
• Zbyt konserwatywne limity rozładowania
• Słabe wyniki redukcji szczytów
• Zmniejszona użyteczna pojemność
• Rozregulowanie akumulatora
• Niższa efektywność
• Zagrożenia bezpieczeństwa
• Trudności z zdalnym monitorowaniem

Problemy te są często spowodowane słabą integracją systemu, nieprawidłowym uruchomieniem, niekompatybilnym sprzętem lub brakiem doświadczenia dostawcy.

Co kupujący powinni sprawdzić przed wyborem komponentów BESS

Przed zakupem BESS, nabywcy energii powinni patrzeć dalej niż pojemność i cena akumulatora. Jakość PCS, BMS i EMS może decydować o sukcesie projektu.

Ważne sprawdzenia obejmują:

• Moc znamionową PCS i zdolność do przeciążeń
• Zakres napięcia DC akumulatora i kompatybilność z PCS
• Funkcje ochronne BMS i protokół komunikacyjny
• Strategia sterowania EMS dla konkretnego zastosowania
• Kompatybilność z fotowoltaiką, siecią, generatorem lub obciążeniami w obiekcie
• Platforma monitorująca i wsparcie zdalne
• Certyfikaty bezpieczeństwa
• Projekt systemu chłodzenia
• Integracja ochrony przeciwpożarowej
• Doświadczenie dostawcy w realizacji projektów
• Gwarancja i serwis posprzedażny

W przypadku projektów komercyjnych i przemysłowych, kupujący powinni również zapytać, czy system został przetestowany jako zintegrowane rozwiązanie. Akumulator od jednego dostawcy, PCS od drugiego i EMS od trzeciego mogą działać, ale tylko wtedy, gdy integracja jest prawidłowo zaprojektowana.

Najlepsze zastosowania, które zależą od jakości PCS, BMS i EMS

Jakość PCS, BMS i EMS ma znaczenie w każdym projekcie BESS, ale staje się szczególnie ważna w zastosowaniach wymagających częstych cykli pracy lub szybkiej reakcji.

Te zastosowania obejmują:

• Redukcję szczytów zapotrzebowania w handlu
• Zmniejszenie opłat za moc umowną
• Systemy fotowoltaiczne z magazynowaniem energii
• Systemy zasilania awaryjnego
• Magazynowanie energii w sieci
• Mikrosieci
• Wsparcie ładowania pojazdów elektrycznych
• Przemysłowe zarządzanie energią
• Wygładzanie energii odnawialnej
• Systemy zasilania poza siecią

Na przykład, w przypadku wsparcia ładowania pojazdów elektrycznych, PCS musi reagować szybko, BMS musi chronić akumulator podczas cykli o dużej mocy, a EMS musi inteligentnie zarządzać zapotrzebowaniem na ładowanie. W przypadku redukcji szczytów zapotrzebowania w handlu, dokładność EMS bezpośrednio wpływa na oszczędności energii.

Końcowe przemyślenia

PCS, BMS i EMS to podstawowe komponenty sterujące i zasilające BESS. PCS konwertuje moc, BMS chroni akumulator, a EMS zarządza strategią energetyczną.

Dla nabywców, zrozumienie różnic między PCS, BMS a EMS pomaga w podejmowaniu lepszych decyzji przy porównywaniu systemów magazynowania energii. Udany projekt BESS to nie tylko pojemność w kWh. Zależy on również od komunikacji, bezpieczeństwa, konwersji mocy, monitorowania, logiki sterowania i integracji systemu.

Wybierając system magazynowania energii z akumulatorów (BESS), należy ocenić jego pełną architekturę. Sprawdzić, w jaki sposób współpracują ze sobą system konwersji mocy (PCS), system zarządzania akumulatorami (BMS) i system zarządzania energią (EMS). Dobrze zintegrowany system może zapewnić bezpieczniejsze działanie, lepszą wydajność, większe oszczędności energii i bardziej niezawodne długoterminowe funkcjonowanie.
