Równoległe łączenie akumulatorów litowych LiFePO4 oznacza połączenie akumulatorów o tym samym napięciu i kompatybilnej pojemności w celu zwiększenia całkowitej pojemności w amperogodzinach, przy jednoczesnym zachowaniu tego samego napięcia systemowego. Aby bezpiecznie połączyć akumulatory LiFePO4 równolegle, należy używać akumulatorów o tym samym składzie chemicznym, napięciu, marce lub modelu (jeśli to możliwe), podobnym wieku, podobnym stanie naładowania i zgodnych specyfikacjach BMS. Przed podłączeniem należy w pełni naładować i zrównoważyć każdy akumulator do tego samego napięcia, użyć kabli o równej długości, odpowiednich szyn zbiorczych, bezpieczników, wyłączników i ładowarki kompatybilnej z akumulatorami litowymi. Równoległe systemy akumulatorów LiFePO4 są powszechnie stosowane do magazynowania energii słonecznej, zasilania kamperów, systemów morskich, energii poza siecią, zasilania awaryjnego i komercyjnego magazynowania energii. Prawidłowe okablowanie i ochrona pomagają poprawić pojemność, bezpieczeństwo, wydajność i żywotność akumulatorów.

Jak bezpiecznie i prawidłowo połączyć akumulatory litowe LiFePO4 równolegle

Tak, akumulatory litowe LiFePO4 mogą być bezpiecznie połączone równolegle w celu zwiększenia całkowitej pojemności (amperogodzin) przy zachowaniu tego samego napięcia systemowego. Aby prawidłowo połączyć akumulatory LiFePO4 równolegle, muszą mieć one to samo napięcie, pojemność, skład chemiczny i stan naładowania, a każdy akumulator powinien być chroniony przez własny BMS i bezpiecznik. Prawidłowe okablowanie, kable o równej długości i zbalansowane połączenia są niezbędne do zapewnienia równomiernego podziału prądu i długoterminowej niezawodności systemu.

 Łączenie akumulatorów równolegle to jeden z najczęstszych sposobów na zwiększenie pojemności magazynowania energii w systemach solarnych, instalacjach zasilających kamperów i systemach zasilania awaryjnego. Jeśli używasz akumulatorów litowo-żelazowo-fosforanowych, być może zastanawiasz się, jak bezpiecznie połączyć akumulatory litowe LiFePO4 równolegle, nie uszkadzając ich i nie stwarzając zagrożeń bezpieczeństwa.

Dobrą wiadomością jest to, że akumulatory LiFePO4 doskonale nadają się do połączeń równoległych — ale tylko wtedy, gdy są wykonane prawidłowo. Nieprawidłowe okablowanie, niedopasowane akumulatory lub ignorowanie limitów BMS może prowadzić do nierównomiernego przepływu prądu, skrócenia żywotności akumulatora lub awarii systemu.

W tym przewodniku wyjaśnimy, co oznacza łączenie akumulatorów LiFePO4 równolegle, kiedy jest to bezpieczne, dokładne kroki do wykonania, typowe błędy, których należy unikać, oraz najlepsze praktyki dla systemów solarnych i magazynowania energii. Niezależnie od tego, czy jesteś użytkownikiem domowym, czy planujesz profesjonalną instalację, ten artykuł pomoże Ci zbudować niezawodny i rozszerzalny bank akumulatorów LiFePO4.

Co oznacza łączenie akumulatorów LiFePO4 równolegle?

Połączenia równoległe a szeregowe

Gdy akumulatory są połączone równolegle:

• Napięcie pozostaje takie samo
• Całkowita pojemność (Ah) wzrasta
• Czas pracy staje się dłuższy

Na przykład:

• Dwa akumulatory LiFePO4 12 V 100 Ah połączone równolegle = 12 V 200 Ah

Gdy akumulatory są połączone szeregowo:

• Napięcie wzrasta
• Pojemność (Ah) pozostaje taka sama

Zrozumienie tej różnicy jest kluczowe przed podłączeniem jakiegokolwiek systemu akumulatorów litowych.

Dlaczego łączyć akumulatory litowe LiFePO4 równolegle?

Ludzie łączą akumulatory LiFePO4 równolegle, aby:

• Wydłużyć czas pracy awaryjnej
• Zwiększyć pojemność magazynowania energii słonecznej
• Budować modułowe i rozszerzalne systemy
• Utrzymać standardowe napięcie systemowe (12 V, 24 V, 48 V)

Połączenia równoległe są szczególnie popularne w systemach solarnych poza siecią, systemach RV i stacjonarnych magazynach energii.

Czy można łączyć akumulatory LiFePO4 równolegle?

Czy jest to bezpieczne?

Tak, łączenie akumulatorów LiFePO4 równolegle jest bezpieczne — pod warunkiem spełnienia określonych warunków. Chemia LiFePO4 jest stabilna i dobrze nadaje się do pracy równoległej, ale bezpieczeństwo zależy od kompatybilności i jakości okablowania.

Kiedy NIE należy łączyć akumulatorów równolegle

NIE łączyć akumulatorów LiFePO4 równolegle, jeśli:

• Napięcia akumulatorów są różne
• Pojemności (Ah) są znacząco niedopasowane
• Akumulatory wykorzystują różne składy chemiczne
• Jeden akumulator jest znacznie starszy lub zdegradowany
• Wartości znamionowe prądu BMS są niewystarczające

Mieszanie niekompatybilnych akumulatorów może prowadzić do nierównomiernego podziału prądu i przedwczesnej awarii.

Wymagania przed połączeniem akumulatorów LiFePO4 równolegle

Lista kontrolna kompatybilności akumulatorów

Przed podłączeniem akumulatorów równolegle upewnij się, że:

• Takie samo napięcie nominalne (np. wszystkie 12 V)
• Ta sama pojemność (wartość Ah)
• Ta sama chemia LiFePO4
• Podobny wiek i liczba cykli
• Indywidualny BMS w każdym akumulatorze

Rola BMS w systemach równoległych

Każdy akumulator LiFePO4 musi mieć własny System Zarządzania Akumulatorem (BMS). BMS:

• Chroni przed przeładowaniem i nadmiernym rozładowaniem
• Ogranicza przepływ prądu
• Równoważy wewnętrzne ogniwa

Upewnij się, że wartość znamionowa prądu BMS obsługuje maksymalne obciążenie oczekiwane od każdego akumulatora.

Jak połączyć akumulatory litowe LiFePO4 równolegle (krok po kroku)

Krok 1: W pełni naładuj wszystkie akumulatory

Naładuj każdy akumulator indywidualnie do tego samego napięcia przed ich połączeniem. Zapobiega to nagłym prądom rozruchowym, gdy akumulatory są po raz pierwszy połączone równolegle.

Krok 2: Użyj kabli o równej długości i grubości

Użyj kabli o tej samej:

• Długości
• Grubości (AWG)
• Materiał

Zapewnia to równy opór i zrównoważony przepływ prądu między akumulatorami.

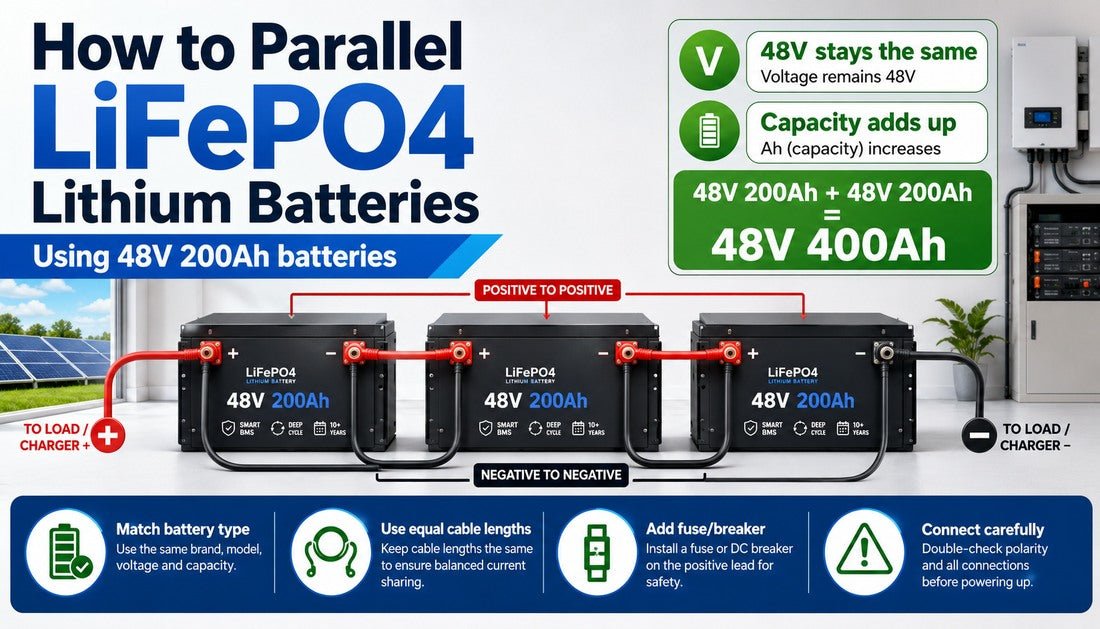

Krok 3: Podłącz plus do plusa, minus do minusa

• Połącz wszystkie bieguny dodatnie razem
• Połącz wszystkie bieguny ujemne razem
• Sprawdź dwukrotnie biegunowość przed ostatecznym podłączeniem

Krok 4: Zainstaluj bezpieczniki lub wyłączniki DC

Każdy akumulator powinien mieć własny bezpiecznik lub wyłącznik na kablu dodatnim. Chroni to system w przypadku awarii jednego akumulatora.

Krok 5: Prawidłowo podłącz obciążenie systemu

Aby uzyskać najlepszą równowagę:

• Podłącz plus falownika do jednego końca banku akumulatorów
• Podłącz minus falownika do przeciwnego końca

Zapobiega to temu, że jeden akumulator wykonuje większość pracy.

Najlepsze metody okablowania dla równoległych akumulatorów LiFePO4

Bezpośrednie okablowanie równoległe

Najlepsze dla:

• Małych systemów (2 akumulatory)
• Niskich obciążeń prądowych

Ograniczenia:

• Trudniejsze do zbalansowania w przypadku większych banków

Okablowanie szyn zbiorczych (zalecane)

Szyny zbiorcze zapewniają:

• Równomierne rozprowadzenie prądu
• Łatwiejszą rozbudowę
• Czystsze i bezpieczniejsze okablowanie

Systemy szyn zbiorczych są standardem w komercyjnych i przemysłowych systemach magazynowania energii.

Równoległe akumulatory LiFePO4 a połączenie szeregowe

Wiele systemów solarnych wykorzystuje kombinacje równoległo-szeregowe, aby osiągnąć zarówno wyższe napięcie, jak i wyższą pojemność.

Częste błędy, których należy unikać

• Mieszanie starych i nowych akumulatorów
• Nierówne długości kabli
• Pomijanie ochrony bezpiecznikowej
• Ignorowanie limitów prądowych BMS
• Łączenie równoległe akumulatorów różnych marek bez weryfikacji

Unikanie tych błędów znacząco wydłuża żywotność akumulatora.

Równoległe akumulatory LiFePO4 dla systemów solarnych i ESS

Fotowoltaika poza siecią

Równoległe akumulatory LiFePO4 umożliwiają:

• Modułowe zwiększanie pojemności
• Redundancję
• Niezawodne codzienne cyklowanie

Samochody kempingowe, łodzie i zasilanie awaryjne

Konfiguracje równoległe są powszechne w:

• systemach 12V w kamperach
• bankach energii morskiej
• domowych systemach awaryjnego zasilania akumulatorowego

Uczenie się, jak prawidłowo łączyć równolegle akumulatory litowe LiFePO4, pozwala bezpiecznie zwiększyć pojemność, poprawić elastyczność systemu i zmaksymalizować żywotność akumulatorów. Gdy akumulatory są prawidłowo dopasowane, chronione przez BMS i bezpieczniki oraz podłączone za pomocą zrównoważonych metod, równoległe systemy LiFePO4 są niezawodne, skalowalne i idealne do zastosowań solarnych i magazynowania energii.

Jeśli planujesz rozbudować swój system akumulatorowy w czasie, równoległe łączenie akumulatorów LiFePO4 jest jednym z najmądrzejszych i najbezpieczniejszych dostępnych obecnie rozwiązań.
