Zasilanie dwufazowe (split phase) to powszechnie stosowany system zasilania elektrycznego w wielu domach i małych budynkach komercyjnych w Ameryce Północnej. Zazwyczaj dostarcza dwie linie fazowe, jedną linię neutralną i jedną linię uziemienia. Każda linia fazowa dostarcza 120 V względem linii neutralnej, natomiast napięcie między dwiema liniami fazowymi wynosi 240 V. Dzięki temu zasilanie dwufazowe jest użyteczne, ponieważ może zasilać zarówno standardowe obciążenia 120 V, takie jak oświetlenie i gniazdka, jak i większe obciążenia 240 V, takie jak systemy HVAC, piekarniki, pompy, suszarki, ładowarki do pojazdów elektrycznych, inwertery słoneczne i systemy zasilania awaryjnego. Zrozumienie zasilania dwufazowego jest ważne przy wyborze inwerterów, systemów solarnych, generatorów i sprzętu do magazynowania energii z akumulatorów.

Zrozumienie zasilania dwufazowego

Zasilanie dwufazowe to jedna z najpowszechniejszych konfiguracji elektrycznych stosowanych w domach i małych budynkach komercyjnych, zwłaszcza w Ameryce Północnej. To dzięki niemu jedna tablica rozdzielcza może zasilać zarówno małe urządzenia 120 V, jak i większe urządzenia 240 V.

Prosty pomysł. Bardzo przydatne rozwiązanie.

Jeśli planujesz system fotowoltaiczny, generator zapasowy, inwerter hybrydowy lub system magazynowania energii, zrozumienie zasilania dwufazowego jest ważne. Inwerter lub system energetyczny musi być dopasowany do instalacji elektrycznej. Jeśli tak nie jest, system może nie zasilać obciążeń prawidłowo, a instalacja może stać się droższa lub niebezpieczna.

Czym jest zasilanie dwufazowe?

Zasilanie dwufazowe to system zasilania elektrycznego, który wykorzystuje transformator z odczepem środkowym do wytworzenia dwóch linii fazowych i jednej linii neutralnej.

W typowym systemie elektrycznym dwufazowym 120/240 V transformator energetyczny ma uzwojenie wtórne z połączeniem neutralnym w środku. Ten odczep środkowy dzieli wyjście transformatora na dwie równe gałęzie napięcia.

Te dwie gorące gałęzie są zwykle nazywane Linią 1 i Linią 2. Każda gorąca gałąź dostarcza 120 V, gdy mierzymy ją względem linii neutralnej. Mierząc między Linią 1 a Linią 2, napięcie wynosi 240 V.

To jest właśnie ten sprytny element. Jeden system zapewnia dwa poziomy napięcia.

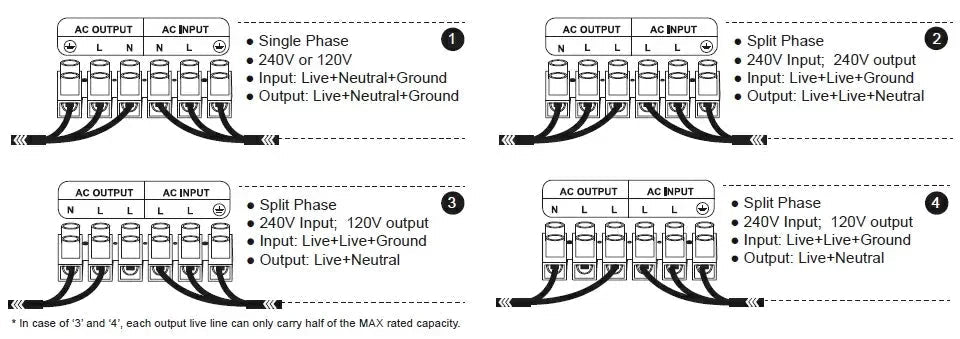

Jak działa zasilanie dwufazowe

System dwufazowy zwykle obejmuje:

• Linia 1
• Linia 2
• Neutralny
• Uziemienie

Linia 1 do neutralnej daje 120 V. Linia 2 do neutralnej również daje 120 V. Linia 1 do Linii 2 daje 240 V.

Dwie fazy są przeciwne pod względem polaryzacji. Często opisuje się je jako przesunięte o 180 stopni. Ze względu na tę przeciwną zależność, napięcie między dwoma fazami sumuje się, tworząc 240 V.

Dlatego dom może zasilać zwykłe oświetlenie i gniazdka napięciem 120 V, jednocześnie zasilając urządzenia o dużej mocy napięciem 240 V.

Małe obciążenia wykorzystują jedną fazę i przewód neutralny. Większe obciążenia wykorzystują obie fazy.

Zasilanie dwufazowe 120 V i 240 V wyjaśnione

Najważniejsze jest zrozumienie sposobu wykorzystania napięcia.

Obwód 120 V wykorzystuje jedną linię fazową i neutralną. Obwody te są powszechne dla oświetlenia, gniazdek ściennych, lodówek, komputerów, telewizorów, małych urządzeń kuchennych i ogólnych obciążeń domowych.

Obwód 240 V wykorzystuje obie linie fazowe. Obwody te są powszechne dla centralnych klimatyzatorów, elektrycznych suszarek, piekarników, podgrzewaczy wody, pomp studziennych, sprzętu warsztatowego i ładowarek do pojazdów elektrycznych.

Niektóre urządzenia wykorzystują zarówno napięcie 120 V, jak i 240 V. Na przykład suszarka może używać 240 V do elementu grzejnego i 120 V do płyty sterującej, oświetlenia lub silnika.

Ta elastyczność jest główną zaletą zasilania dwufazowego 120/240 V.

Gdzie stosuje się zasilanie dwufazowe?

Zasilanie dwufazowe jest szeroko stosowane w systemach elektrycznych w Stanach Zjednoczonych, Kanadzie i innych regionach, które stosują podobne standardy usług.

Jest powszechnie spotykane w:

• Domach
• Małych firmach
• Gospodarstwach rolnych
• Warsztatach
• Garażach
• Mieszkaniowych instalacjach fotowoltaicznych
• Systemach generatorów awaryjnych
• Domowych systemach magazynowania energii
• Małych budynkach komercyjnych
• Małych systemach zasilania off-grid

W większych obiektach komercyjnych i przemysłowych częściej stosuje się zasilanie trójfazowe. Jednak w przypadku domów i mniejszych obiektów, zasilanie dwufazowe jest często standardową architekturą elektryczną.

Zasilanie dwufazowe a jednofazowe

Terminy „dwufazowe” i „jednofazowe” mogą być mylące.

Zasilanie dwufazowe jest technicznie pochodną transformatora jednofazowego. Jest jednak „rozdzielone” na dwie gałęzie 120 V z uzwojenia z odczepem środkowym. Dlatego ludzie często nazywają je zasilaniem jednofazowym 120/240 V.

Podstawowy system jednofazowy może zapewniać jeden poziom napięcia, np. 120 V lub 230 V. Zasilanie dwufazowe zapewnia dwa użyteczne poziomy napięcia: 120 V i 240 V.

Zatem zasilanie dwufazowe jest rodzajem zasilania jednofazowego, ale zapewnia większą elastyczność niż prosty dwuprzewodowy obwód jednofazowy.

Zasilanie dwufazowe a trójfazowe

Zasilanie trójfazowe różni się od zasilania dwufazowego.

System trójfazowy wykorzystuje trzy przewody fazowe, przy czym każda faza jest przesunięta o 120 stopni elektrycznych. Jest powszechnie stosowany w budynkach komercyjnych, fabrykach, magazynach, centrach danych, dużych systemach HVAC, pompach, silnikach i urządzeniach przemysłowych.

Zasilanie dwufazowe wykorzystuje dwie fazy, które są przesunięte o 180 stopni. Jest zazwyczaj stosowane do obciążeń domowych i lekkich komercyjnych.

Zasilanie trójfazowe jest lepsze dla dużych silników i urządzeń przemysłowych o dużej mocy, ponieważ zapewnia płynniejsze zasilanie i lepszą wydajność dla dużych obciążeń. Zasilanie dwufazowe jest lepiej przystosowane do domów i mniejszych obiektów, ponieważ jest prostsze i obsługuje zarówno obciążenia 120 V, jak i 240 V.

Dlaczego zasilanie dwufazowe jest ważne dla falowników słonecznych

Wybór falownika słonecznego musi być zgodny z systemem elektrycznym obiektu.

Jeśli dom ma zasilanie dwufazowe 120/240 V, falownik słoneczny musi być w stanie prawidłowo podłączyć się do tego zasilania. Falownik dwufazowy może zasilać obie fazy i zapewniać zrównoważone wyjście dla obciążeń 120 V i 240 V.

Jeśli zostanie wybrany niewłaściwy falownik, mogą wystąpić problemy. Niektóre obciążenia mogą nie otrzymywać prawidłowego napięcia. Obwody zapasowe mogą nie działać zgodnie z oczekiwaniami. System może wymagać dodatkowych transformatorów lub dodatkowego sprzętu.

W przypadku domowych systemów fotowoltaicznych w Ameryce Północnej kompatybilność falowników dwufazowych jest kluczowym wymogiem projektowym.

Zasilanie dwufazowe i systemy magazynowania energii

Systemy magazynowania energii również muszą być zgodne z zasilaniem dwufazowym.

Domowy akumulator lub inwerter hybrydowy musi być w stanie zapewnić wyjście dwufazowe 120/240 V, jeśli ma zasilać typowy domowy panel. Jest to szczególnie ważne podczas pracy awaryjnej.

Podczas awarii sieci inwerter akumulatorowy staje się źródłem zasilania dla wybranych obciążeń lub całego domu. Jeśli dom ma zarówno obciążenia 120 V, jak i 240 V, system akumulatorowy musi być zaprojektowany tak, aby bezpiecznie je obsługiwać.

Na przykład, jeśli system zasilania awaryjnego akumulatora obsługuje tylko wyjście 120 V, może nie zasilać urządzeń 240 V, takich jak HVAC, pompy studzienne, suszarki lub ładowarki do pojazdów elektrycznych.

Dla pełnego zasilania awaryjnego w domu, wyjście dwufazowe jest zazwyczaj niezbędne.

Zasilanie dwufazowe i generatory

Generatory zapasowe również wykorzystują zasilanie dwufazowe w wielu zastosowaniach domowych.

Generator 120/240 V może zasilać zarówno standardowe gniazdka domowe, jak i większe urządzenia 240 V. Dzięki temu jest użyteczny w domach, na farmach, w domkach letniskowych i małych firmach.

Jednak ważne jest prawidłowe wymiarowanie generatora. Generator może mieć wyjście dwufazowe, ale nadal musi mieć wystarczającą moc, aby poradzić sobie z podłączonymi obciążeniami. Sprzęt o wysokim prądzie rozruchowym, taki jak pompy, sprężarki i systemy HVAC, może wymagać dodatkowego planowania.

Ta sama zasada dotyczy inwerterów akumulatorowych i hybrydowych systemów solarnych. Kompatybilność napięciowa to tylko jedna część projektu. Ważna jest również moc i zdolność do wytrzymywania przepięć.

Typowe zastosowania zasilania dwufazowego

Zasilanie dwufazowe obsługuje wiele codziennych obciążeń elektrycznych.

Typowe obciążenia 120 V obejmują oświetlenie, gniazdka, komputery, telewizory, lodówki, małe urządzenia, routery, systemy bezpieczeństwa i urządzenia sterujące.

Typowe obciążenia 240 V obejmują kuchenki elektryczne, podgrzewacze wody, suszarki do ubrań, pompy studzienne, klimatyzatory, pompy ciepła, narzędzia warsztatowe i ładowarki do pojazdów elektrycznych.

Systemy fotowoltaiczne, systemy magazynowania energii i generatory mogą również być podłączone do sieci dwufazowej, gdy są przeznaczone do użytku domowego lub małych zastosowań komercyjnych.

Dlatego okablowanie dwufazowe jest tak ważnym tematem dla systemów energetycznych. Wpływa na sposób dostarczania energii, równoważenie obciążeń i wybór sprzętu zapasowego.

Równoważenie obciążeń w systemach dwufazowych

Równoważenie obciążeń oznacza równomierne rozłożenie obciążeń 120 V na obie linie fazowe.

Jeśli zbyt wiele obciążeń jest podłączonych do jednej linii, ta strona panelu może przewodzić więcej prądu niż druga. Może to prowadzić do nierównowagi i zmniejszenia wydajności systemu.

W normalnym zasilaniu sieciowym małe nierównowagi są powszechne i możliwe do opanowania. Jednak w systemach opartych na inwerterach nierównowaga obciążenia może stać się ważniejsza. Niektóre inwertery mają ograniczenia dotyczące tego, ile mocy może dostarczyć każda linia.

Dobre projektowanie instalacji elektrycznej rozkłada obciążenia w przemyślany sposób pomiędzy Linię 1 i Linię 2. Pomaga to systemowi działać płynniej.

Typowe problemy z okablowaniem dwufazowym

Systemy dwufazowe są niezawodne, gdy są prawidłowo zaprojektowane, ale mogą wystąpić problemy.

Typowe problemy to nierównomierne obciążenie, luźne połączenia neutralne, nieprawidłowe umiejscowienie wyłączników, nieodpowiednie uziemienie, przeciążone obwody, niewłaściwy wybór falownika i niedopasowane okablowanie generatora.

Problem z przewodem neutralnym może być szczególnie poważny, ponieważ może powodować nieprawidłowe napięcie w obwodach 120 V. Może to uszkodzić sprzęt i stworzyć zagrożenie dla bezpieczeństwa.

W przypadku projektów fotowoltaicznych, magazynowania energii i generatorów, instalacja powinna być zawsze wykonywana przez wykwalifikowanych elektryków zgodnie z lokalnymi przepisami i normami.

Podsumowanie

Zasilanie dwufazowe to praktyczny system elektryczny, który zapewnia zarówno 120 V, jak i 240 V z jednego źródła zasilania. Wykorzystuje dwie linie fazowe, przewód neutralny i uziemienie do obsługi codziennych obciążeń domowych i większych urządzeń o dużej mocy.

Zrozumienie zasilania dwufazowego jest szczególnie ważne przy wyborze falowników słonecznych, inwerterów hybrydowych, systemów magazynowania energii, generatorów zapasowych, ładowarek do pojazdów elektrycznych i paneli elektrycznych.

Kluczem jest kompatybilność. System zaprojektowany do zasilania dwufazowego 120/240 V może skuteczniej obsługiwać zarówno małe, jak i duże obciążenia. Niewłaściwie dopasowany system może prowadzić do problemów z wydajnością, komplikacji instalacyjnych i zagrożeń bezpieczeństwa.

Dla domów, gospodarstw rolnych, warsztatów, małych firm i projektów związanych z magazynowaniem energii w gospodarstwach domowych, zasilanie dwufazowe pozostaje jedną z najbardziej elastycznych i użytecznych konfiguracji elektrycznych.
